Aeroflex Pro T9/T9R
Aeroflex-Pro T9/T9R导热绝缘材料主要应用于需要导热的同时又对电绝缘有严格要求的场景，如开关电源，高功率功放，电源逆变器等。这类材料的结构主要是耐高温的导热材料涂覆在高绝缘等级的玻璃纤维基材上。其特殊的复合材料结构使得这类产品同时具备低热阻，高绝缘以及防刺穿功能。
该类材料由于较薄，选型时候主要考虑热阻和耐击穿电压。
该材料也常用来和导热缝隙填充材料进行复合，来填充较大缝隙和耐击穿电压的场合。
常模切成TO-220, TO-247等形状。
产品概述
产品参数
|
产品特性
产品应用
|
选项指南

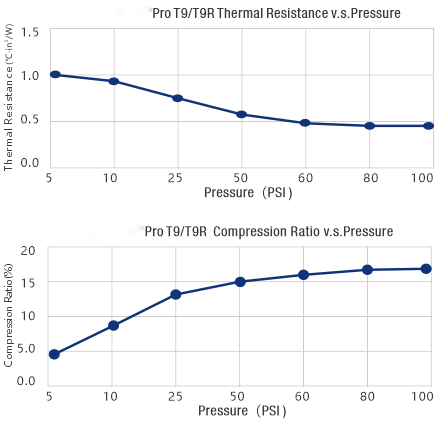

性能曲线
|
| FC@特性 | FC@单位 | FC@测试标准 | Pro T4 | Pro T4R | Pro T9 | Pro T9R | Pro T10 | Pro T20 |
|---|---|---|---|---|---|---|---|---|
| 物理性能 | ||||||||
| 颜色 | - | 目测 | 灰色 | 粉色 | 棕红色 | 粉色 | 黄色 | 白色 |
| 组成 | - | - | 玻纤+导热填料+硅胶 | 陶瓷粉末硅橡胶+绝缘膜 | 陶瓷粉末硅橡胶+玻纤 | |||
| 厚度 | mm | ASTM D374 | 0.23 | 0.18 | 0.23 | 0.19 | 0.15 | 0.25 |
| 硬度 | Shore A | ASTM D2240 | 70 | 70 | 89 | 90 | ||
| 工作温度范围 | °C | - | -40~+180 | -40~+180 | -60~+180 | |||
| 抗张强度 | Kpsi | ASTM D412 | 3.2 | 3.2 | 7.2 | 7.8 | 5 | 5 |
| 延伸率 | % | ASTM D412 | 40 | 45 | 40 | 45 | 35 | 5 |
| 电性能 | ||||||||
| 击穿电压 | VAC | ASTM D149 | >4000 | >6000 | >7000 | >4000 | ||
| 体积电阻率 | Ω·cm | ASTM D257 | 9.6X1012 | 9.6X1012 | 1.0X1012 | 1.1X1012 | ||
| 阻燃等级 | - | UL-94 | HB | 裸材V-0，带背胶HB | V-0 | |||
| 热性能 | ||||||||
| 导热率 | W/m·K | ASTM D5470 | 1.2 | 1.3 | 1.6 | 1.5 | 1.6 | 3.5 |
