AERO-EMS-金属编织丝网

航科固邦AERO-EMS金属编织丝网屏蔽衬垫是指采用特殊的编织工艺将金属丝（常见的有铍铜丝，蒙乃尔合金丝等）编织成各种形状，然后根据实际应用与泡棉或者橡胶类产品组合而成的一类EMI 屏蔽产品。主要应用在大型的屏蔽暗室，机柜，机箱等体积比较大同时对屏蔽要求比较高的应用场景。

产品概述 产品参数

特点和优势

宽频带下的高屏蔽性能。
    适合于大间隙的屏蔽要求，屏蔽暗室，机柜，机箱等。
    编织金属丝网易于刺入配合面金属表层，电接触稳定良好。
    多种安装方式来满足结构设计需求，如安装于沟槽内，胶带粘贴等。
     编织丝网衬垫可以与普通橡胶垫组合使用，具有防潮防尘效果。
     高压缩量，针对不同的结构类型，压缩量介于15%-75% 之间。

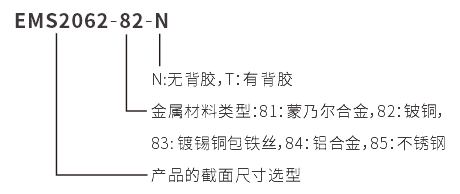

产品的选型指南



备注：
上面列出的所有产品可以卷装批量供货，也能根据用户的规格加工成单个衬垫供货。
金属丝的选择通常从屏蔽效能，耐腐蚀，电化学兼容性以及成本等几个方面来考虑。
橡胶芯金属丝网衬垫为满足低压缩力和低压缩残余变形要求，有各种橡胶芯材料和配置可供选，海绵硅橡胶，实心硅橡胶，氯丁橡胶等等。
对于客户定制化要求比较高的产品，例如：背胶的位置，公差要求，橡胶芯材料，表面处理等有特殊要求的情况下，在产品投产前需要供需双方通过图纸做最终的确认。

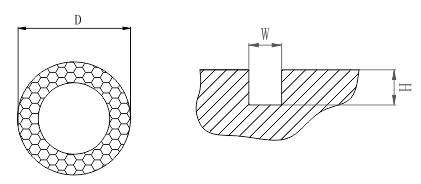

中空圆形丝网条





 产品编码  D(mm) W(mm) H(mm)
EMS 1047 1.6 1.5 1.2
EMS 1069 2.4 2.3 1.8
EMS 1093 3.2 3.1 2.4
EMS 1117 4.0 3.8 3.0
EMS 1140 4.8 4.6 3.6
EMS 1187 6.4 6.1 4.8
EMS 1234 7.9 7.4 5.9
EMS 1281 9.5 9.1 7.1
EMS 1375 12.7 12.3 9.5
EMS 1563 19.1 18.5 14.3





中空双圆型丝网条





       产品编码          W(mm) H(mm)
EMS 2062 12.7 1.6
EMS 2125 12.7 3.2
EMS 2187 15.9 4.8
EMS 2125 19.1 3.2
EMS 2250 19.1 6.4
EMS 2225 25.4 3.2

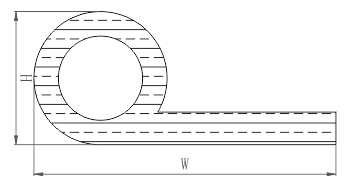

空心P型-固定翼单圆型丝网条





       产品编码          W(mm) H(mm)
EMS 3093 7.6 2.4
EMS 3062 9.5 1.6
EMS 3125 9.5 3.2
EMS 3156 9.5 4
EMS 3162 12.7 1.6
EMS 3193 12.7 2.4
EMS 3156 12.7 4
EMS 3250 12.7 6.4
EMS 3375 12.7 9.5
EMS 3225 15.9 3.2
EMS 3187 15.9 4.8

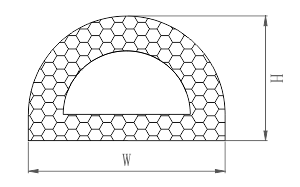

空心D型丝网条





       产品编码          W(mm) H(mm)
EMS 4130 5.1 3.3
EMS 4125 6.4 3.2
EMS 4190 6.4 4.8
EMS 4250 7.9 6.4

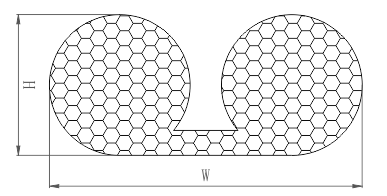

实心双圆型丝网条





       产品编码          W(mm) H(mm)
EMS 5062 12.7 1.6
EMS 5125 12.7 3.2
EMS 5187 15.9 4.8
EMS 5225 19.1 3.2
EMS 5250 19.1 6.4
EMS 5250 25.4 3.2





实心圆型丝网条







       产品编码          直径D(mm)
EMS 6062 1.6
EMS 6093 2.4
EMS 6125 3.2
EMS 6156 4
EMS 6187 4.8
EMS 6250 6.4
EMS 6312 7.9
EMS 6375 9.5
EMS 6500 12.7

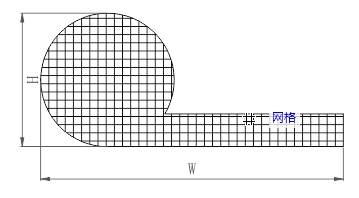

实心P型-固定翼单圆型丝网条





       产品编码          W(mm) H(mm)
EMS 8062 9.5 1.8
EMS 8125 9.5 3.2
EMS 8062 12.7 1.8
EMS 8093 12.7 2.4
EMS 8156 12.7 4
EMS 8250 12.7 6.4

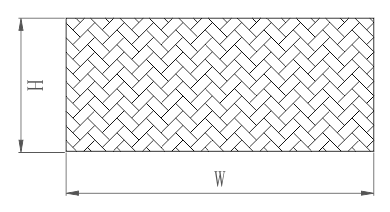

实心矩型丝网条





       产品编码          W(mm) H(mm)
EMS 9062 1.6 1.6
EMS 9162 2.4 1.6
EMS 9093 2.4 2.4
EMS 9262 3.2 1.6
EMS 9193 3.2 2.4
EMS 9125 3.2 3.2

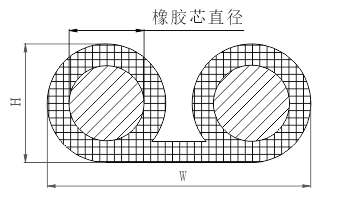

实心海绵橡胶芯双圆形丝网条







       产品编码          橡胶芯直径（mm） 总宽度W(mm) 总高度H(mm)
EMS 5R16 3.2 12.7 4.1
EMS 5R26 3.2 19.1 4.1
EMS 5R25 4.8 15.9 5.7
EMS 5R45 4.8 19.1 5.7
EMS 5R85 6.4 25.4 7.2
EMS 5R95 12.7 33.3 13.6

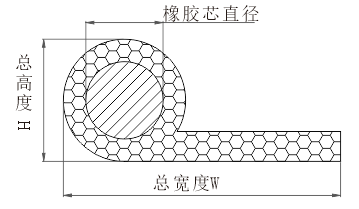

实心P型海绵橡胶芯-固定翼单圆型丝网条





       产品编码          橡胶芯直径（mm） 总宽度W(mm) 总高度H(mm)
EMS 8R16 3.2 12.7 4.1
EMS 8R26 3.2 19.1 4.1
EMS 8R25 4.8 15.9 5.7
EMS 8R35 4.8 19.1 5.7
EMS 8R75 6.4 19.1 7.2
EMS 8R85 6.4 25.4 7.2
EMS 8R95 12.7 25.4 13.6





实心海绵橡胶芯圆形丝网条





       产品编码          橡胶直径(mm) 总直径(mm)
EMS 6R98 1.6 2.5
EMS 6R60 3.2 4.1
EMS 6R25 4.8 5.7
EMS 6R85 6.4 7.2
EMS 6R48 7.9 8.8
EMS 6R10 9.5 10.4
EMS 6R35 12.7 13.6





实心矩型海绵橡胶芯丝网条







       产品编码          橡胶芯宽度(mm) 橡胶芯高度(mm) 总宽度W(mm) 总高度H(mm)
EMS 9R16 3.2 3.2 4.1 4.1
EMS 9R26 4.8 3.2 5.7 4.1
EMS 9R25 4.8 4.8 5.7 5.7
EMS 9R82 6.4 1.6 6.9 2.1
EMS 9R36 6.4 3.2 7.2 4.1
EMS 9R85 6.4 6.4 7.2 7.2
EMS 9R46 9.5 3.2 10.4 4.1
EMS 9R95 9.5 6.4 10.4 7.2
EMS 9R40 9.5 9.5 10.3 10.3





空心硅橡胶管圆型丝网条





       产品编码          胶管直径(mm) 总直径(mm)
EMS 1R60 3.2 4.1
EMS 1R25 4.8 5.7
EMS 1R85 6.4 7.2
EMS 1R48 7.9 8.8
EMS 1R83 9.5 9.7
EMS 1R10 9.5 10.4
EMS 1R35 12.7 13.6





空心硅橡胶管双圆型丝网条





       产品编码          胶管外径(mm) 总宽度W(mm) 总高度H(mm)
EMS 2R16 3.2 12.7 4.1
EMS 2R26 3.2 19.1 4.1
EMS 2R25 4.8 15.9 5.7
EMS 2R35 4.8 19.1 5.7
EMS 2R45 6.4 19.1 7.2
EMS 2R85 6.4 25.4 7.2
EMS 2R48 7.9 25.4 8.8
EMS 2R41 9.5 28.5 10.4
EMS 2R55 12.7 31.8 13.6

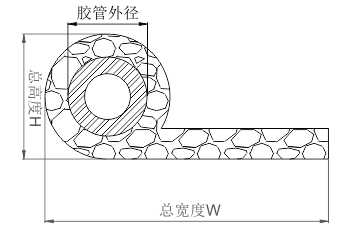

空心P型硅橡胶管-固定翼单圆型丝网条





       产品编码          胶管外径(mm) 总宽度W(mm) 总高度H(mm)
EMS 3R16 3.2 12.7 4.1
EMS 3R26 3.2 19.1 4.1
EMS 3R25 4.8 15.9 5.7
EMS 3R35 4.8 19.1 5.7
EMS 3R85 6.4 19.1 7.2
EMS 3R95 6.4 25.4 7.2
EMS 3R48 7.9 15.9 8.8
EMS 3R58 7.9 25.4 8.8

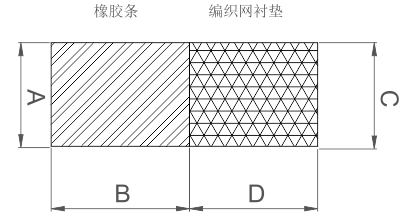

密封橡胶复合编织丝网EMI衬垫





 产品编码 A(mm) B(mm) C(mm) D(mm)
EMS 9R62 1.6 6.4 1.6 3.2
EMS 9R72 1.6 9.5 1.6 3.2
EMS 9R93 2.4 9.5 2.4 3.2
EMS 9R83 2.4 12.7 2.4 3.2
EMS 9R25 3.2 3.2 3.2 3.2
EMS 9R35 3.2 4.8 3.2 4.8
EMS 9R45 3.2 6.4 3.2 3.2
EMS 9R55 3.2 6.4 3.2 6.4
EMS 9R65 3.2 9.5 3.2 3.2
EMS 9R75 3.2 15.9 3.2 3.2
