散热风扇用蜂窝板

散热器用蜂窝板主要采取蜂窝芯+框架+导电衬垫的结构模式，能够尽快让热量与空气对接，加快散热；边框能够起到固定的作用并且能够铆装，便于组装；加贴导电衬垫可以起到更好的导通作用，保证屏蔽效果。

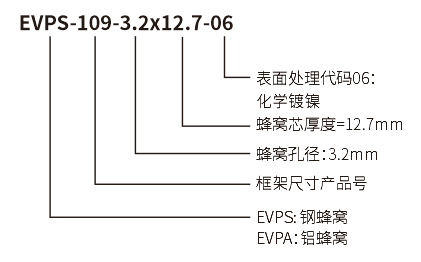

选型指南 产品结构 产品参数

备注：

实际蜂窝板厚度为蜂窝芯的厚度+框架厚度+导电衬垫的厚度，具体的公差和表面处理要求要以供需双方的图纸为依据。

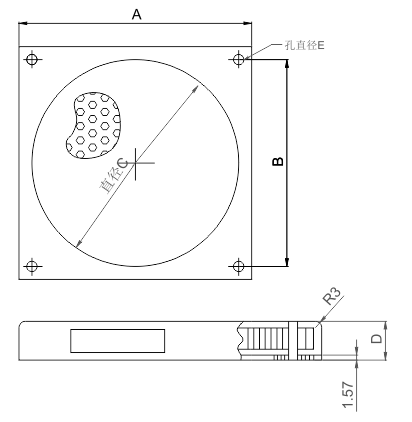

散热风扇用蜂窝屏蔽通风板标准尺寸图表





       产品号      A B C D E 蜂窝芯
孔 厚度
9001 57.2 50.8 50.8 9.4 3.96 1.57 6.35
9003 57.2 50.8 50.8 15.88 3.96 3.18 12.7
9005 79.8 71.42 73.03 9.4 5.18 1.57 6.35
9007 79.8 71.42 73.03 15.88 5.18 3.18 12.7
9009 92.2 82.55 82.55 9.4 5.18 1.57 6.35
9011 92.2 82.55 82.55 15.88 5.18 3.18 12.7
9013 124 104.78 114.3 9.4 5.18 1.6 6.35
9015 124 104.78 114.3 15.88 5.18 3.18 12.7
