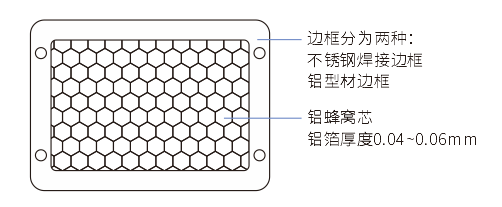

铝蜂窝式波导通风板是指将微孔铝蜂窝芯，安装在型材框架中而形成的组合件，其屏蔽性能主要通过铝蜂窝材料的截止波导原理实现。铝蜂窝 芯的最常见孔径为3.2mm，“波导型“结构的蜂窝具有很高的EMI 屏蔽效果和良好的通风能力。
铝蜂窝产品的耐腐蚀性和屏蔽效果可以通过铬酸盐工艺的导电氧化表面处理来增强。另外一种工艺就是通过双层蜂窝的结构来实现，其基 本原理就是选用两块6.4mm孔径的蜂窝板，按照90度交错的方式每 一层蜂窝互成9 0度角，互相叠加与型材边框进行组合，最后形成 3.2mm孔径的蜂窝板。
