MG-系列丝网屏蔽玻璃

航科固邦的MG系列屏蔽玻璃的导电屏蔽层是高透光率的金属丝网膜，丝网经由特殊工艺和材料制成，可视面积很高，透过率好，其特殊涂层可实现低反射率，经优异的光学胶和玻璃贴合工艺，实现兼顾电磁屏蔽性能并且高至86%的透光率。
除了双层结构贴合外，这种金属丝网膜可以与单层玻璃基材贴合做成特殊的单层结构，可以有效的把屏蔽玻璃厚度降到1.1mm，非常适合于轻薄结构的光学屏蔽。基材选择上也很灵活，浮法玻璃基材和有机玻璃基材都可以应用到单层及双层结构中。

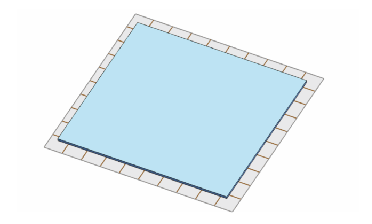

产品概述 性能曲线 Mg丝网屏蔽玻璃的接地方案示意图 产品参数

产品特点及优势

丝网的线径:8um，表面电阻率：≤0.25Ω/sq， 85OPI（目），可视面积：95%;
高达86%的透光率，绝佳的视觉效果，并可以满足客户特殊光学要求：增透，防眩，防反射等等;
良好的屏蔽效能，防止电磁辐射污染;
多玻璃基材可选，为提高结构强度，提供物理钢化和化学钢化的选项;
支持产品与客户显示屏进行光学匹配，消除莫尔干涉。

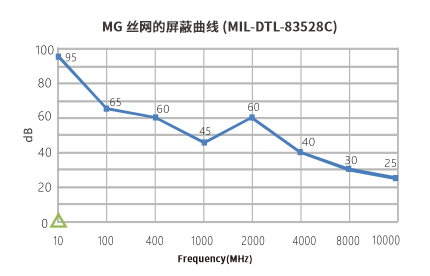

MG丝网屏蔽玻璃屏蔽性能分析

SE=A+R+B+K1+K2+K3
SE:屏蔽性能， A：吸收损耗，R：反射损耗，B：多边吸收损耗，
K1：网孔数的修整系数K2：低频传透修整指数，K3：临近网孔的相互耦合修整系数;
A：线径越粗，目数越密，吸收损耗越好，R：与丝网的导电性和导磁性相关
B： A>10dB 时可忽略不计，K1：网孔表面积越小，效果越好
K2：集肤深度接近于网孔间距时，会使屏蔽效能下降，在低频时尤为严重。
K3：当网孔相距很近，且网孔尺寸比丝网直径大得多时，相邻网孔之间会出现耦合作用，使屏蔽效能提高。

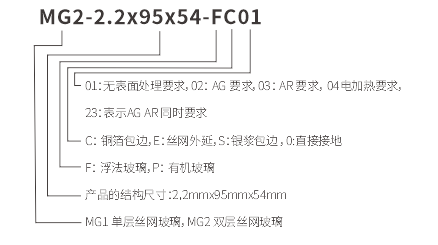

MG丝网屏蔽玻璃选型指南

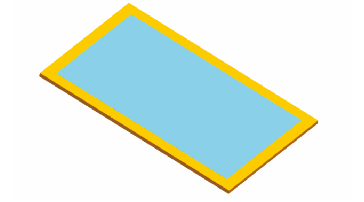

 (C) 铜箔包边处理（适用于镀膜及丝网屏蔽解决方案）

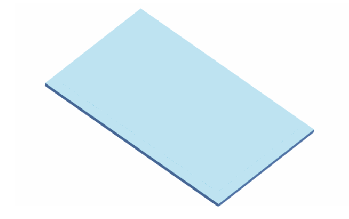

(N) 无接触点，安装体本身接触屏蔽导电面 （适用于镀膜及丝网屏蔽解决方案）

注：接地方式需结合实际安装的要求来设计和制定。





       项次        MG1丝网玻璃        MG2丝网玻璃
结构形式 丝网+单层玻璃贴合 丝网+双层玻璃贴合
玻璃基材选项 无机玻璃，有机玻璃 无机玻璃，有机玻璃
厚度选项 1.5mm-6.3mm 之间可
选，推荐厚度为1.5mm,
2.4mm,3.3mm,4.3mm		 1.8mm-6.4mm 之间可
选，推荐厚度为2.2mm,
2.6mm,3.3mm, 4mm,
5.2mm,6.4mm
厚度公差     ±0.2mm ±0.4mm
玻璃平面尺寸：对角线-英寸（长x宽） 4.3 inch(95mmx54mm)
5 inch(111mmx62mm)
5.5 inch(122mmx68mm)
6.5 inch(144mmx81mm)
7.5 inch(168mmx93mm)
8.4 inch(189mmx142mm)
10.4 inch(230mmx180mm)
15 inch(305mmx229mm)
17 inch(345mmx259mm)
19 inch(386mmx290mm)
温度范围 -40℃-70℃ -55℃-85℃
接地包边选项 铜箔包边，银浆包边，直接接地（可选）
AG（防眩光 ）选项 有机玻璃：雾度：10-25；无机玻璃:雾度：2-40；亦可根据光泽度定制防眩效果
AR（防反射率 ）选项 可以支持客户对于AR性能的定制要求。

备注：产品图纸的确认： 屏蔽玻璃光学产品属于为客户定制性产品，在基本尺寸，性能确认后依然存在很多技术细节。例如尺寸的公差，倒角尺寸，包边的形状和宽度，等等。因此在产品投产前需要供需双方通过图纸做最终的确认。
丝网目数默认为85目。
选项表中为产品的常规和推荐尺寸， 雷兹盾可以根据客户图纸来进行特殊的定制。
对于屏蔽玻璃的光学及外观方面的要求，例如AR， AG 等其他处理的定制加工。见后页表面处理介绍。
我们也可以在本丝网玻璃的基础上叠加加热功能，详见加热玻璃页。
根据客户实际的安装方式，我们推荐并提供相应的接地处理，请参见后页接地的介绍。
我们提供丝网玻璃和各类触摸屏，液晶屏的光学贴合服务，根据具体的要求，制定相应的参数匹配。详见后页触摸屏及光学贴合介绍部分。
