MM2-丝网

航科固邦 MM2 丝网屏蔽膜，是第二代新型的屏蔽贴膜，采用特殊工艺将十几微米的金属丝倾斜一定的角度，与聚酯薄膜加工在一起，相较于传统的金属夹丝网，其感观性更好、无网感、视觉自然、施工方便，可以裁切任意形状，自带背胶。直接张贴于透明钢化玻璃、有机玻璃或PC/PMMA板等透光材料表面，膜表面为金属层，可直接用铜箔铝箔接地，操作方便。屏蔽膜是一种新型的屏蔽贴膜。

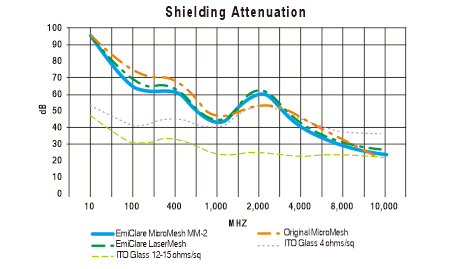

产品概述 性能曲线 产品参数

产品应用

共享设备
无人超市设备
共享图书柜
自助取货机
电子方舱
精密仪器仪表显示窗口
保密室玻璃门窗
屏蔽机柜等窗口屏蔽等大尺寸触摸屏贴合项目



MM2丝网屏蔽膜物性表

Aerobon MM2产品提供了低表面电阻导电网格和专有设计纹理的EMI高透丝网屏蔽膜。



       特性

MM2丝网屏蔽膜

网格计数（线距）

300µm/85opi

线宽（平均）

8µm/0.0003”

有效面积（计算）

95%

用于生产EMI高透丝网屏蔽膜的金属沉积工艺，孔径清晰，单面贴合到触摸屏和覆盖玻璃的后方，或作为贴合在特定的应用和环境中的过滤片。





光学性能

完全贴合在AR涂层玻璃测试的典型的光学性能
光电传输 89.71%
漫反射@30° 0.23%
镜面反射@30° 0.60%
典型的光学性能时，单面层压板到AR涂层玻璃
光电传输 86.91%
漫反射@30° 0.58%
镜面反射@30° 4.53%











电气特性

MM2丝网屏蔽膜已经成功地获得了广泛的医疗、军事、航空和通信标准，包括Tempest。具有低表面电阻，优于传统编织丝网和其他复制产品的屏蔽性能。



特性

MM2丝网屏蔽膜
表面电阻与4点探头

≤0.5Ω/SQ





最终衰减结果需要作为完整单元测试的一部分完成，并且在很大程度上取决于测试人员的意愿终止度和总屏蔽外壳形态，我们建议使用镀锡铜EMI带包裹接地，以获得最佳效果和灵活的集成效果备选办法。





       特性            MM2丝网屏蔽膜
PSA厚度  -  25µm
最大光学面积 634x1124mm+/-1mm 634x1124mm+/-1mm
标准偏置角,常规武器公约从景观横向 36° +/-1° 36° +/-1°
PET支撑材料厚度 100µm 100µm
整体厚度 0.13mm±0.02mm 0.13mm±0.02mm
