Aeroflex GC810石墨复合材料
Aeroflex GC810 是一款高性能的导电导热的人工合成石墨材料，是以高聚物为原料制成薄膜后经氧化、高温碳化等一系列复杂的工艺制备而成。
Aeroflex GC810平面导热率高达1800W/m-k，体积电阻低于11x10-3ohm-cm。这款产品设计是专门应用于：高热量元器件需要迅速均温散热同时又需要良好导电接地的应用场景。
产品概述
产品参数
|
产品特性 分子结构稳定，可靠性高，高温可耐400°C。 |
产品应用 IGBT组件 |

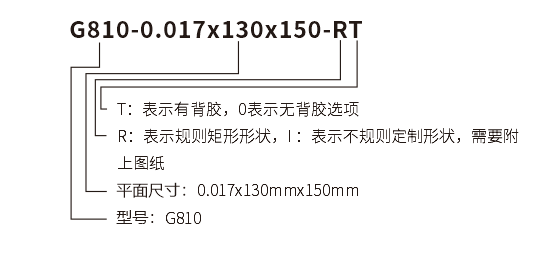

选型指南
|
| 项次 | Flextein®G810 | 测试方法 | ||||
|---|---|---|---|---|---|---|
| 物理性能 | ||||||
| 颜色 | 灰黑色 | 目测 | ||||
| 组成成分 | 人工合成石墨 | - | ||||
| 工作温度范围 | -55℃— 400℃ | - | ||||
| 硬度 | 90 Shore A | ASTM D2240 | ||||
| 厚度(mm) | 0.012 | 0.017 | 0.025 | 0.04 | 0.05 | ASTM D374 |
| 原材料宽度(mm) | 100 | 130 | 140 | 140 | 140 | - |
| 比重(g/cm3) | 2.17 | 2.13 | 2.1 | 1.8 | 1.7 | ASTM D792 |
| 抗张强度(PSI) | 900 | 900 | 900 | 900 | 900 | ASTM D412 |
| 弯曲性能(R5/180,次) | 2000 | 2000 | 2000 | 2000 | 2000 | - |
| 电性能 | ||||||
| 体积电阻 | 11x10-3 ohm-cm | ASTM D257 | ||||
| 导电率 | 19000S/cm | Hot Disk | ||||
| 热性能 | ||||||
| X-Y 导热率(W/m-k) | 1800 | 1700 | 1500 | 1300 | 1100 | ASTM D5470 |
| Z轴导热率(W/m-k) | 15 | ASTM D5470 | ||||
| 比热容 | 710 J/(Kg-k) | ASTM D2766 | ||||
