屏蔽材料CF2000

AERO-SOFT-CF2000基于多平面、z轴导电泡沫技术的EMI屏蔽垫片。 CF2000 基于将导电镀银纤维独特地集成到低密度聚氨酯泡沫中，为高性能驱动的低成本，EMI屏蔽解决方案提供了基础。 Xcon-shield2000通过在泡沫基体中优化导电纤维的结构、加载和分散，以极短的接地路径提供极好的z轴导电性。
由于泡沫基底的完整性不受影响, Xcon-shield2000具有特殊的物理和机械性能。提供散装形式或定制的模切形状。

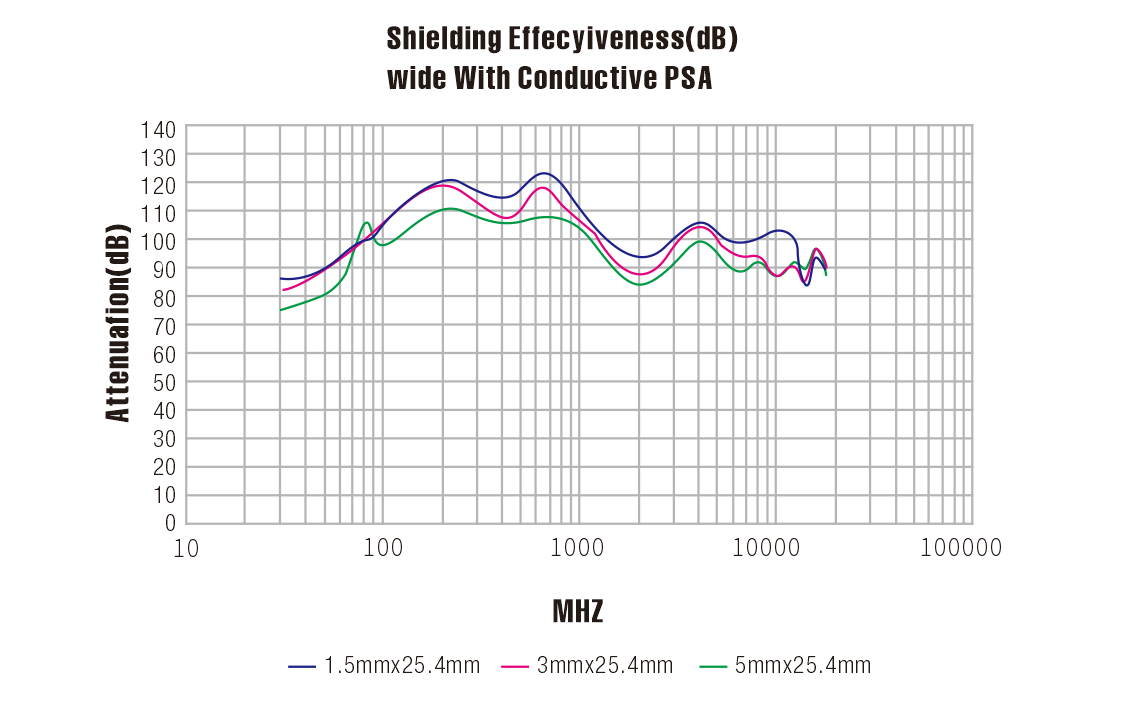

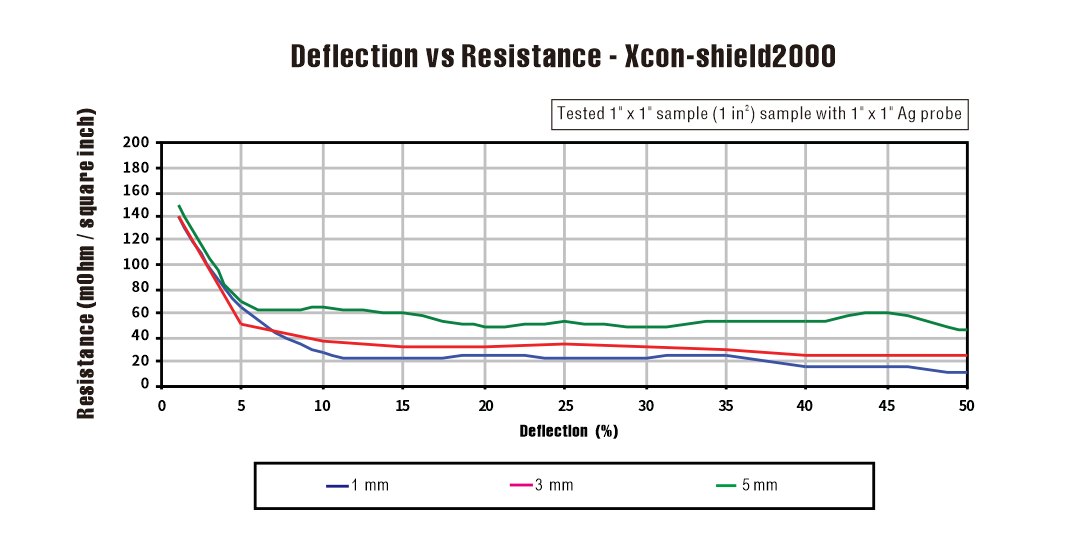

性能曲线 产品概述 产品参数



产品特性

UL94 V-0阻燃等级
极低闭合力
经过多次闭合后，电气性能稳定(通过电阻)
优异的通过电阻(<30毫欧姆@25%垫圈偏转)
通过无铅认证
辊式兼容高速/低成本的零件转换
z轴传导允许隔层屏蔽。
在低偏转(5%)485演示了最佳的电气性能。
一个统一的导电(镀银，铜颗粒)丙烯酸压敏胶(PSA)在一面。

产品应用

适用于I/O面板、背板、连接器、接入面板和矩形/方形条密封
电信基础设施机架和
外壳组件
服务器和台式电脑
液晶/PDP大屏幕电视
要求UL94 V-0额定值的室内电子应用
室内电子设备应用 UL94 V-0 阻燃





测试项目 测试值 测量方法
样品3mm厚压缩变形 25% - 2.5 psi (17.2 kPa)/50% - 4.3 psi (29.6 kPa) ASTM C165(Mod.)
表面电阻 ≤0.05 ASTM F390
20MHZ~10GHZ屏蔽效能 Average: 95 (dB) ASTM D4935
垫片压缩永久变形 <15% ASTM D3574
3mm厚样品抗拉强度 9.9 lbs./in2 psi(68.3 kPa) ASTM D412(Modified)
导电丙烯酸PSA剥离强度 15 oz./inch ASTM D1000 (Modified to 90o peel)
可燃性 V-0 UL 94
工作温度℃ -40o  to 85 -
