导电织物包覆泡棉-EFO
航科固邦 EMI 衬垫具备广泛的优良电磁干扰屏蔽性能，为电磁干扰提供卓越的解决方案。柔性导电材料缓冲衬垫，提供非导电或导电压敏胶带(PSA)，并可在胶带上附上一层离型膜 (ERL)。它们可以制作成矩形、D 型、C 型、P 型、T 型、刀型、钟形等横截面形状，也可以针对不同的应用通过模切、冲孔、开槽等方式做进一步定制。EFOF衬垫不含卤素，符合RoHS要求，不含REACH 高度关注物质清单中的物质。
产品概述
产品参数
产品的构造及沟槽可选截面形状
|
衬垫设计指南 推荐衬垫的高宽比低于 1.5。最好小于 1.0（即宽 ≧ 高）。 衬垫的一般宽度最小为 2mm。 FOF EMI 衬垫的织物在底部有搭接。搭接的一般宽度为1-2mm。 FOF EMI 衬垫的理想压缩比为 25% 到 40%。确保应用始终满足所需衬垫压缩范围。过度压缩可能导致性能和衬垫寿命受损。 建议在运输和搬运过程中避免EMI衬垫受到不当的挤压。 建议底部非导电 PSA 的宽度为衬垫宽度的 50%。如果选择导电 PSA，PSA 的宽度可达到衬垫宽度的 85%。 PSA 在衬垫底部的位置可以位于中间、旁边或其他位置。
|
保质期和储存条件
|
产地 |
| 产品名称 | 产品系列 | 产品结构 | 可选高度mm | 最小宽度mm | 颜色 | 阻燃等级 | 压缩永久形变量% | 硬度（软---硬） | 工作温度（℃） | 短期最高温度（℃） | 功能和优势 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| FOA-铝箔+Poron | FOA | AL+Poron | 0.5-8mm | 2mm | 银色 | 阻燃 | ＜30 | ﹣﹣﹣﹣▲﹣﹣ | ﹣40-120° | 120° | 耐腐蚀，定制化，压缩形变小，应用温度高 |
| FOC-铜箔+Poron | FOC | CU+poron | 0.5-8mm | 2mm | 黄色 | 非阻燃 | ＜30 | ﹣﹣﹣﹣▲﹣﹣ | ﹣40-120° | 150° | 耐磨性，压缩形变小，应用温度高 |
| FOG-PI电镀+Poron | FOG | PI+Poron | 0.5-8mm | 2mm | 银灰色 | 非阻燃 | ＜25 | ﹣﹣﹣﹣▲﹣﹣ | ﹣40-100° | 100° | 定制化，压缩形变小，应用温度高，可焊接 |
| FOH-PI电镀+Slicon | FOH | PI+Slicon | 0.5-8mm | 2mm | 银灰色 | 阻燃 | ＜25 | ﹣﹣﹣﹣▲﹣﹣ | ﹣40-100° | 100° | 定制化，压缩形变小，应用温度高，可焊接 |
| FOF-灰色平纹+黑色PU | FOF | 灰平纹布+PU | 0.5-20mm | 1.5mm | 灰色 | 非阻燃 | ＜25 | ﹣﹣﹣▲﹣﹣﹣ | ﹣40-85° | 85° | 标准衬垫，性能均衡 |
| FOT-黑色平纹+黑色PU | FOT | 黑平纹布+PU | 0.5-20mm | 1.5mm | 灰色 | 非阻燃 | ＜25 | ﹣﹣﹣▲﹣﹣﹣ | ﹣40-85° | 85° | 标准衬垫，性能均衡 |
| FON-导电无纺布+黑色PU | FON | 无纺布+PU | 0.5-20mm | 1.5mm | 灰色 | 非阻燃 | ＜25 | ﹣﹣﹣▲﹣﹣﹣ | ﹣40-85° | 85° | 标准衬垫，性能均衡，表面柔软，切口平整 |
| FOR-灰色格纹+黑色PU | FOR | 灰格纹布+PU | 0.5-20mm | 1.5mm | 灰色 | 非阻燃 | ＜25 | ﹣﹣﹣▲﹣﹣﹣ | ﹣40-85° | 85° | 标准衬垫，性能均衡 |
| FOO-黑色格纹+黑色PU | FOO | 黑格纹布+PU | 0.5-20mm | 1.5mm | 黑色 | 非阻燃 | ＜25 | ﹣﹣﹣▲﹣﹣﹣ | ﹣40-85° | 85° | 标准衬垫，性能均衡 |
| FOM-特殊导电布-阻燃灰色平纹+耐高温PU | FOM | 阻燃纤维+耐高温PU | 0.5-20mm | 1.5mm |
灰色+ 灰色芯子 |
UL94V0 | ＜25 | ﹣﹣﹣▲﹣﹣﹣ | ﹣40-85° | 85° | 耐高温等级，标准衬垫，性能均衡 |
| FOP-灰色阻燃格纹布+EPDM子 | FOP | 阻燃纤维+EPDM | 1-20mm | 2mm |
灰色+ 定制芯子 |
UL94 HB | ＜15 | ﹣﹣▲﹣﹣﹣﹣ | ﹣55-150° | 120° | 压缩形变小，应用温度高，抗撕裂，定制异形 |
| FOQ-特殊导电布-阻燃灰色格纹+黑色PU | FOQ | 阻燃格纹+PU | 0.5-20mm | 1.5mm | 灰色 | UL94V0 | ＜25 | ﹣﹣﹣▲﹣﹣﹣ | ﹣40-85° | 85° | 阻燃等级标准衬垫，性能均衡 |
| FOS-灰色阻燃格纹布+红色硅胶发泡芯子 | FOS | 阻燃格纹+Slicon | 0.8-25mm | 1.5mm |
灰色+ 红芯子 |
UL94V0 | ＜5 | ﹣﹣▲-﹣﹣﹣ | ﹣60-225° | 150° | 压缩形变小，应用温度高，抗撕裂 |

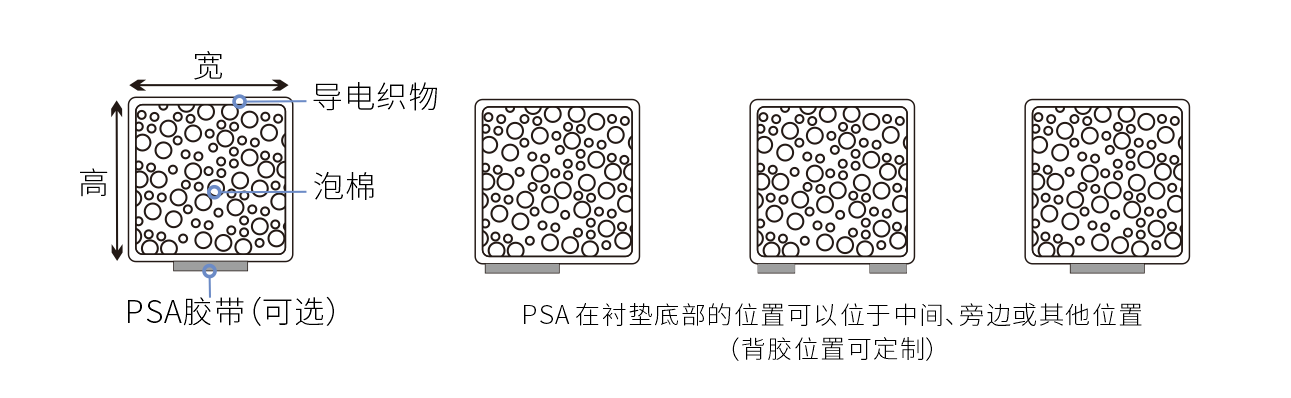

产品的构造
按照沟槽可选截面形状如下:
| 编号 | 形状 | 图片 | 宽度W(mm) | 高度H(mm) |
| 1 | D形 |  |
2.0-12.7 | 1.5-12.7 |

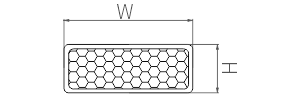

| 2 | 矩形 |  |
2.3-99.1 | 0.4-20 |

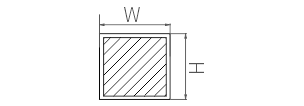

| 3 | 方形 |  |
2.0-20 | 2.0-20 |
| 4 | C形 |  |
7.1-15 | 6.4-24.1 |

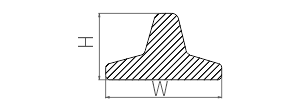

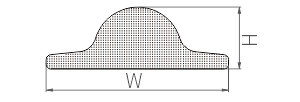

| 5 | 铃形 |  |
4.6-17.1 | 1.8-3.6 |

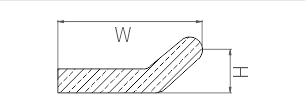

| 6 | 刀形 |  |
8.0-19.1 | 2.7-8.9 |
| 7 | P形 |  |
12.2-22.5 | 3.0-9.5 |
| 8 | 三角形 |  |
4.6-17.1 | 1.8-3.6 |

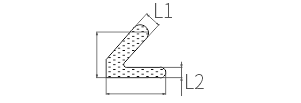

| 9 | J形 |  |
3.3-7.6 | 3.3-10.2 |

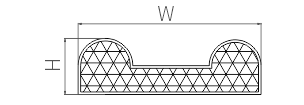

| 10 | 双D形 |  |
9.7 | 2.8 |

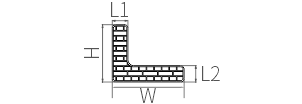

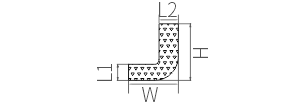

| 11 | L形 |  |
9.0-14 | 5.5-15 |

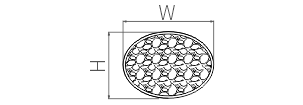

| 12 | 椭圆形 |  |
5.0-12.7 | 3.5-6.4 |
| 13 | 圆形 |  |
2.5-3.2 | 2.6-3.2 |
| 14 | T形 |  |
6 | 3.9 |
| 15 | 定制 | - | - | - |
