AERO-Sealor ECE系列

航科固邦全方位导电橡胶是以普通硅橡胶为基材，混以导电性能优良的导电粉，经过一系列复杂的混炼、硫化等加工工艺复合而成的材料。将硅橡胶本身的柔韧性和导电颗粒的高导电性完美的结合在一起，既能满足导电接地和EMI屏蔽，又可以实现环境密封。其中，导电颗粒的种类有铝镀银、玻璃镀银、镍镀银、铜镀银、铝镀镍和镍包石墨等，弹性体基材主要以硅橡胶或氟硅橡胶为主。

产品概述 产品参数

产品特点

超低的电阻和优越的屏蔽性能
环境密封性最高可达IP68
温度适用范围广，即使在极端温度下也能保持工作——通常为-55℃至＋170°C，也可满足特殊温度应用要求
极好的力学性能、柔软性以及长久耐用
可提供片材、模切品、模压品、挤出长条或型材



选择建议

上述常用材料的分类主要基于性能要求，应用条件和成本因素。对于航天、航空级别的产品应用AERO-SEALORECE500材料的高屏蔽特性和高耐腐蚀特性可以大大提高产品的可靠性和使用寿命对于工业级别的应，AERO- SEALOR ECE501 AERO-SEALOR ECE-505和AERO- SEALOR ECE507的高导电率适合于高屏蔽要求和良好接地的场合。
AERO-SEALOR ECE503的填料为镍包覆的石墨具有成本优势，而且非常轻，适合于商业级和消费电子级别产品的应用。对于列表中所提到的材料航科固邦都可以通过挤出成形模压成形，精密模切以及与金属件一起复合模压等工艺来加工。后面几页给出了航科固邦的标准产品尺寸系列对于客户的特殊需求，我们可以通过定制模具的方式来全力满足客户结构要求。

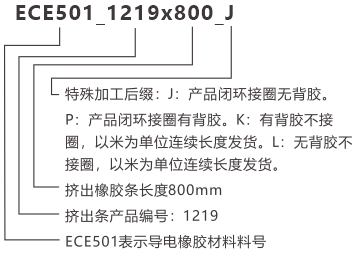

选型指南

备注：矩形，D型，M型截面挤出橡胶条产品可以提供背胶选项。导电挤出条背胶以后，由于背胶的工艺不同和离型纸的存在，与无背胶产品相比其长度公差会放大。当产品撕掉离型纸正常安装后，其尺寸公差可以恢复到原来的性能。



常见形状



FC@特性 FC@单位 FC@测试标准 ECE501 ECE503 ECE505 ECE507 ECE509
基材 - - 硅橡胶 硅橡胶 硅橡胶 硅橡胶 氟硅橡胶
导电颗粒 - - Ag/Al Ni/C Ag/G Ag/Cu Ag/Al
颜色 - 目测 灰褐色 黑色 灰褐色 灰褐色 蓝色
密度 g/cm³ ASTM D792 2.2 1.9 2.0 3.5 2.2
体积电阻率 Ω·cm MIL-DTL-83528C 0.008 0.1 0.006 0.004 0.012
硬度 Shore A ASTM D2240 65 65 65 60 60
拉伸强度 psi ASTM D412 180 200 200 200 120
伸长率 % ASTM D412 150 150 150 150 120
撕裂强度 PPI ASTM D624 30 30 30 30 30
屏蔽效能(dB) 500M MIL-DTL-83528C 110 100 100 120 105
2G 105 100 100 120 100
18G 100 100 100 120 100
使用温度 °C ASTM D1329 -55~+170 -55~+170 -55~+170 -55~+170 -55~+170
