AERO-Sorber KTP10000
航科固邦在对纳米吸波材料，导电高聚物吸波材料，手性吸波材料，多晶铁纤维吸波材料等多年研究的基础上开发出了航科固邦自主知识产权的KTP系列的宽频吸波材料。由于其采用注塑成型的生产方法生产速度快、效率高，操作可实现自动化，形状可以由简到繁，尺寸可以由大到小，而且制品尺寸精确，产品易更新换代，适用于大量生产与形状复杂产品等成型加工领域。
对于任何吸波材料而言，基本构成因素就只有两类材料-透波材料（基材）和吸收体（电损耗或磁损耗）。KTP 系列吸波材料选用传统的高分子材料-热塑性塑料作为透波体基材，添加羟基铁氧体作为磁损耗吸波剂，通过共振和磁滞损耗达到对电磁波的衰减作用。航科固邦共有3款不同频段区间的磁损耗吸波剂来适用于不同频段吸波需求，KTP10001/1-18GHz, KTP10002/18-40GHz, KTP10003/40-110GHz。
产品特性
· 低密度
· 高损耗
· 宽频应用
· 基于PBT/PPS/PC的高可靠性材料。
· 高可靠性集成注塑成型
· 生产速度快，效率高，具有成本优势
· 环保，符合RoHs和REACH要求
| FC@特性 | FC@单位 | FC@测试标准 | KTP10003 | KTP10004 | KTP10004H |
|---|---|---|---|---|---|
| 颜色 | - | 目视 | 灰色 |
黑色 |
黑色 |
| 基材 | - | - | PBT/PC | PBT/客户定制 | PBT/客户定制 |
| 介电常数 ε’ (77GHz) | - | SJ20512-1995 | 6.75 | 7.90 | 7.90 |
| 介电常数 ε” (77GHz) | - | SJ20512-1995 | 0.45 | 1.42 | 1.23 |
| 自由场法-S21-2mm (77GHz) | dB | AERO-70/90 (透射法) | -4.69 | -7.58 | -12.01 |
| 插入损耗 (77GHz) | dB/cm | 透射法 | 87 | 77 | 92 |
| 导热系数 | W/(m-K) | ISO22007-2 | 0.56 | 0.28 | 0.56 |
| 体积电阻率 | Ohm-cm | ASTM D257 | 1010 | 106 | 106 |
| 硬度 | Shore D | ASTM D2240 | 75 | 75 | 75 |
| 阻燃性能 | - | UL-94 | V-0 (5mm) | V-0 | HB (5mm) |
| 熔点 | ℃ | - | 210 | 210 (PBT) | 210 (PBT) |
| 工作温度物理性能 | ℃ | ASTM D1329 | -50~+160 | -50~+160 | -50~+160 |
|

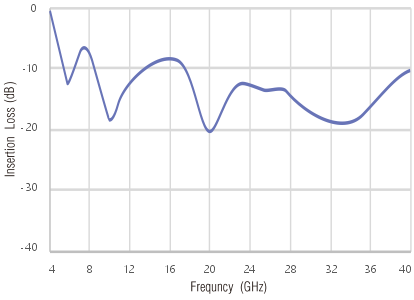

KTP10003自由空间法插入损耗-S21-2mm (4~40GHz) |

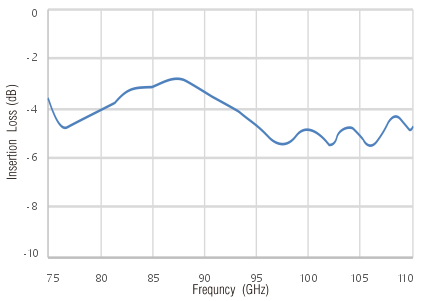

KTP10003自由空间法插入损耗-S21-2mm (75~110GHz) |

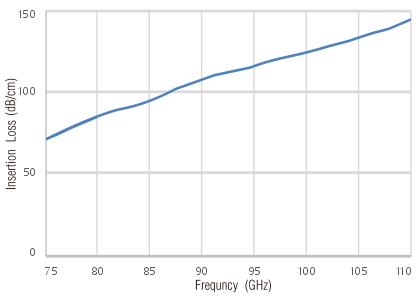

KTP10003插入损耗(dB/cm) (75~110GHz) |
 |
 |
 |
|

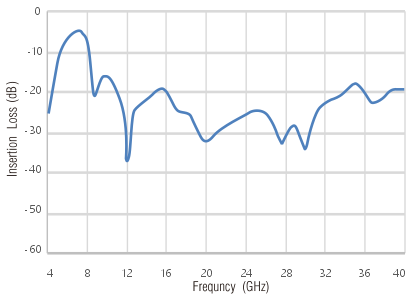

KTP10004自由空间法插入损耗-S21-2mm(4~40GHz) |

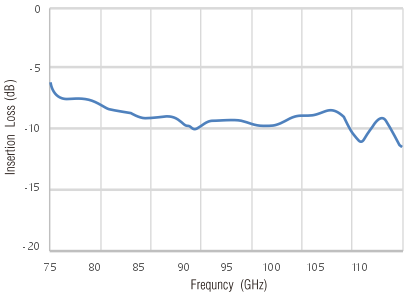

KTP10004自由空间法插入损耗-S21-2mm(75~110GHz) |

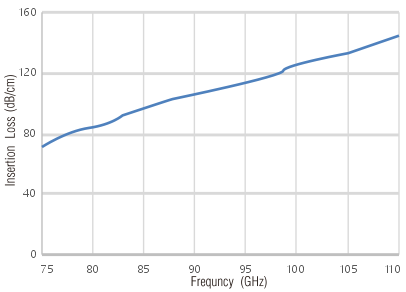

KTP10004插入损耗 (dB/cm) (75~110GHz) |
 |
 |
 |
|

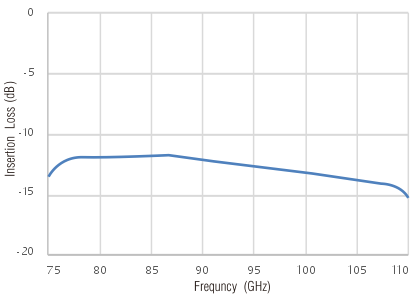

KTP10004H自由空间法插入损耗-S21-2mm(75~110GHz) |

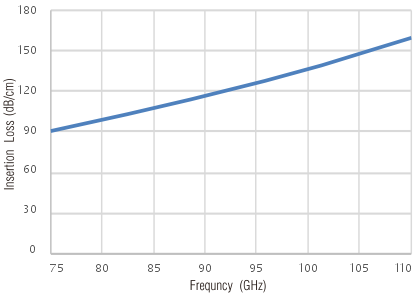

KTP10004H插入损耗 (dB/cm) (75~110GHz) |
|
 |
 |
