两片式屏蔽罩
|
特点及优势 1、可以载带方式供货以配合自动化装配；
产品应用 所有要求屏蔽保护的板间元件。 |
屏蔽罩选择注意 电镀选择-SMT需求 结构设计选择 材质选择 |
包装方式-自动化需求 满足回焊流测试要求 模具工艺选择 |
| FC@部件编码 | 表面积 | 最大轮廓尺寸 | 最大高度 | 材质 | 形状尺寸 |
|---|---|---|---|---|---|

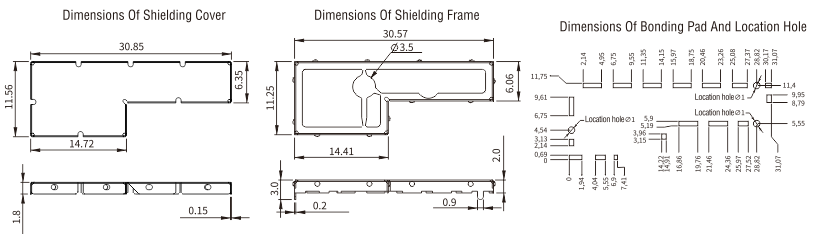

| B-0004 | 272.6mm² | 30.85*11.56（mm） | 3.15mm |
盖：SUS301 框：STEP |
 |

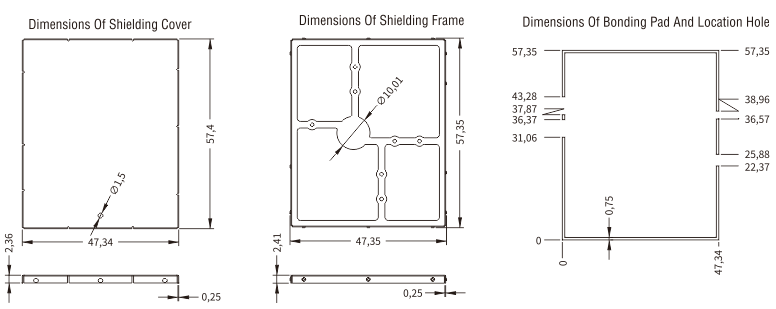

| B-0005 | 2717.3mm² | 57.4*47.34（mm） | 2.66mm |
盖：SUS301 框：STEP |
 |

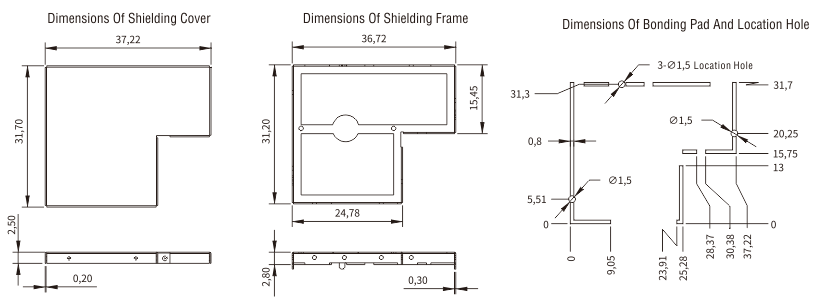

| B-0006 | 991.7mm² | 37.22*31.70（mm） | 3.0mm |
盖：SUS301 框：STEP |
 |

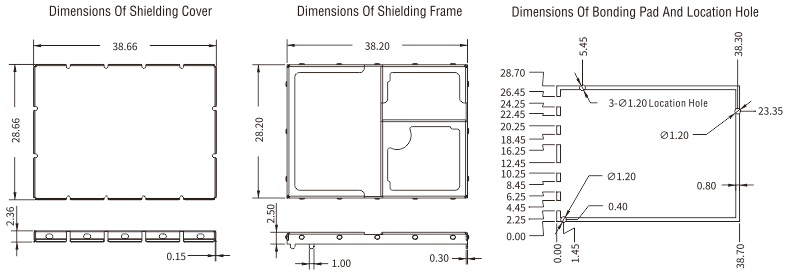

| B-0007 | 1108mm² | 38.66*28.66（mm） | 2.75mm |
盖：SUS301 框：STEP |
 |

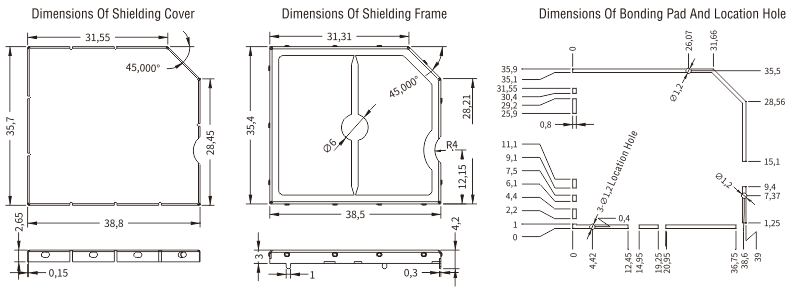

| B-0008 | 1352.3mm² | 38.8*35.7（mm） | 3.15mm |
盖：SUS301 框：STEP |
 |

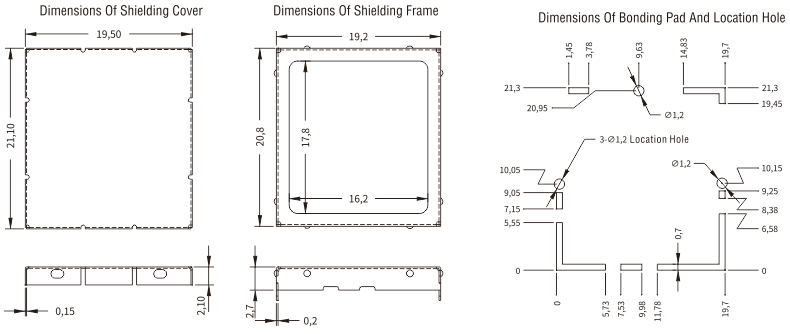

| B-0009 | 411.4mm² | 21.1*19.5（mm） | 2.85mm |
盖：SUS301 框：STEP |
 |

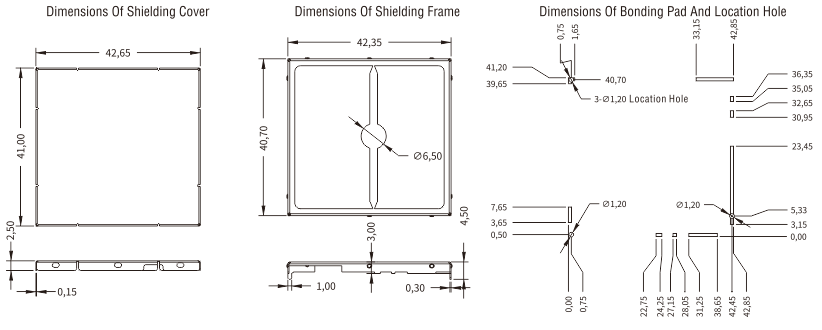

| B-0010 | 1748.6mm² | 42.65*41.0（mm） | 3.15mm |
盖：SUS301 框：STEP |
 |

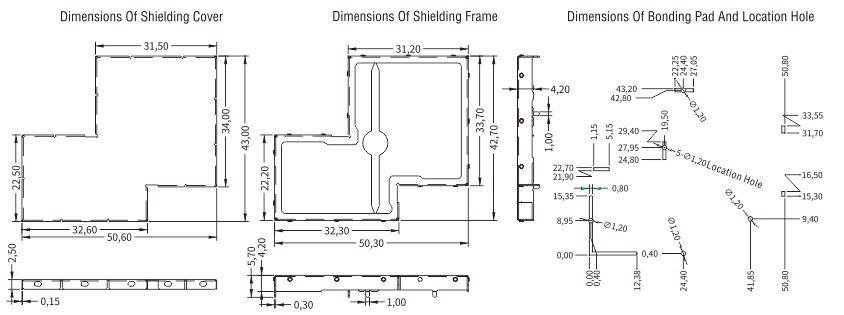

| B-0011 | 1622.2mm² | 50.6*43.0（mm） | 4.35mm |
盖：SUS301 框：STEP |
 |

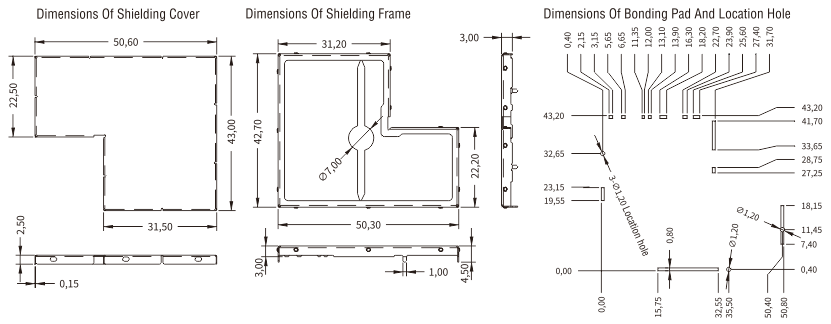

| B-0012 | 1784.2mm² | 50.6*43.0（mm） | 3.15mm |
盖：SUS301 框：STEP |
 |

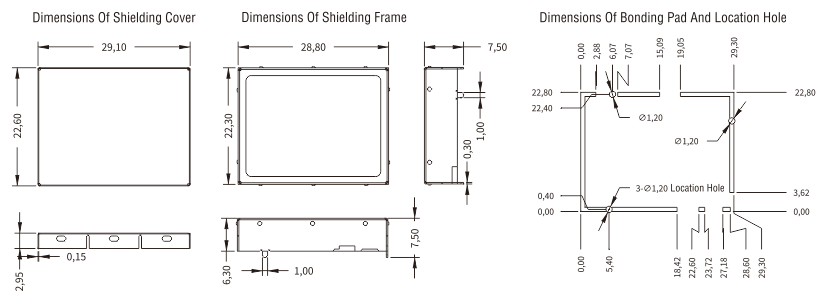

| B-0013 | 657.6mm² | 29.1*22.6（mm） | 6.45mm |
盖：SUS301 框：STEP |
 |

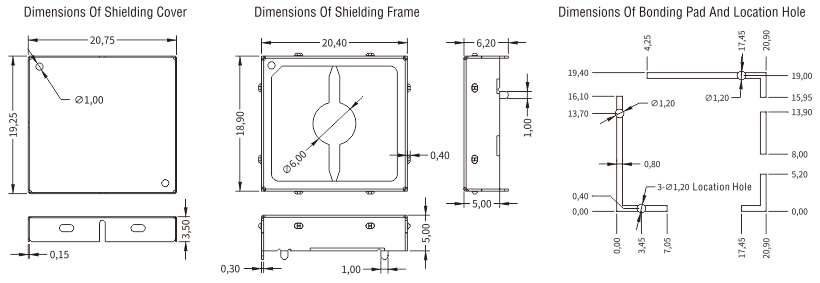

| B-0014 | 399.4mm² | 20.75*19.25（mm） | 5.15mm |
盖：SUS301 框：STEP |
 |
| B-0015 | 498.5mm² | 24.2*20.6（mm） | 2.65mm |
盖：SUS301 框：STEP |
 |

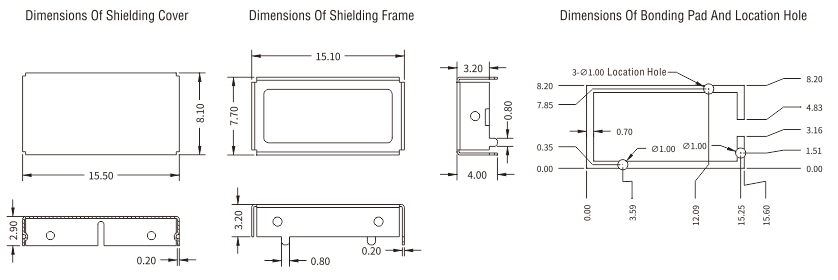

| B-0016 | 125.5mm² | 15.5*8.1（mm） | 3.40mm |
盖：SUS301 框：STEP |
 |

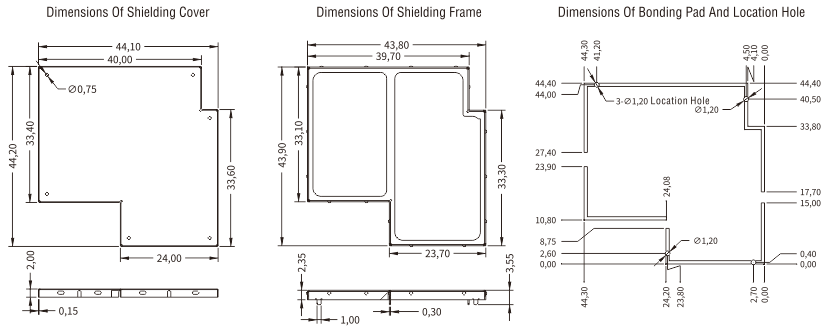

| B-0017 | 1688.6mm² | 44.2*44.1（mm） | 2.5mm |
盖：SUS301 框：STEP |
 |
| B-0018 | 1886.5mm² | 50.7*44.2（mm） | 2.5mm |
盖：SUS301 框：STEP |
 |

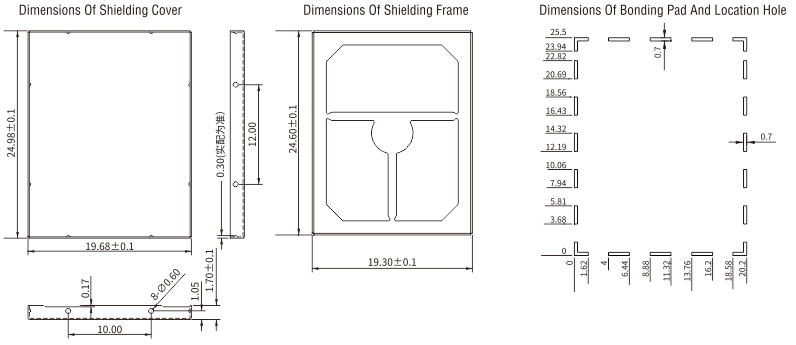

| B-0019 | 491.6mm² | 19.68*24.98（mm） | 1.7mm |
盖：SUS301 框：STEP |
 |

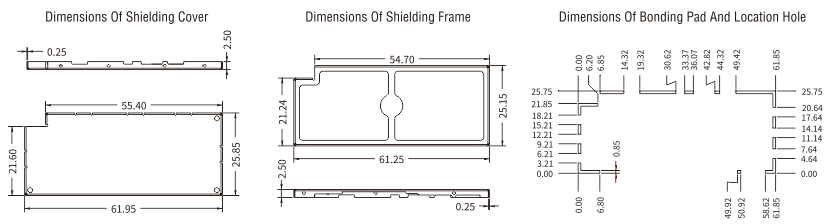

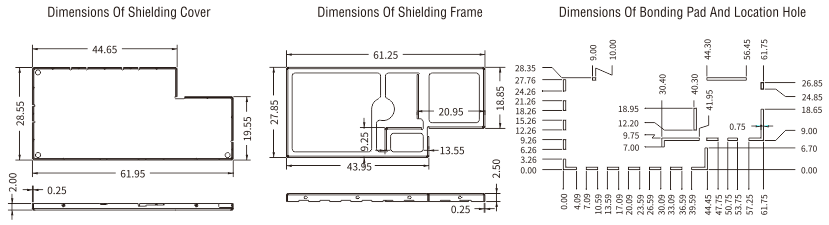

| B-0020 | 1514.9mm² | 61.95*25.85（mm） | 2.75mm |
盖：SUS301 框：STEP |
 |
| B-0021 | 1612.9mm² | 61.95*28.55（mm） | 2.75mm |
盖：SUS301 框：STEP |
 |

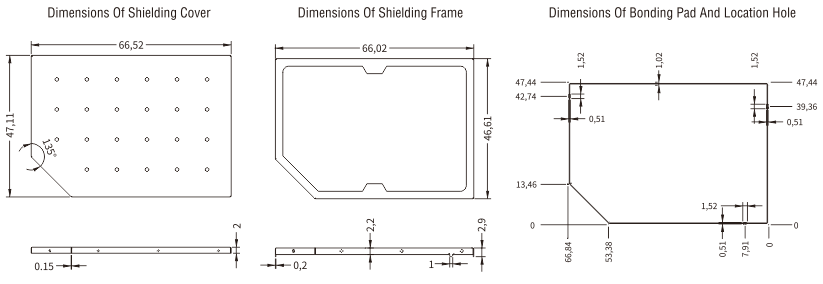

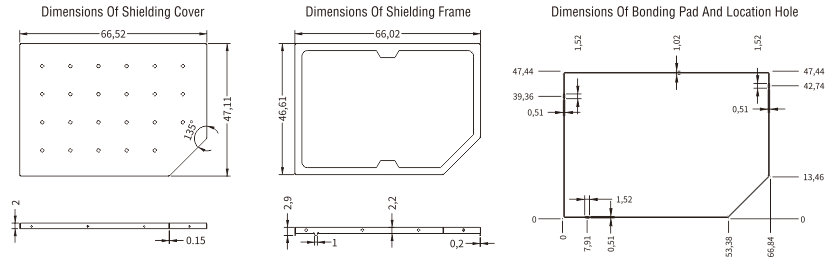

| B-0022 | 3044.6mm² | 66.52*47.11（mm） | 2.35mm |
盖：SUS301 框：STEP |
 |
| B-0023 | 3044.6mm² | 66.52*47.11（mm） | 2.35mm |
盖：SUS301 框：STEP |
 |

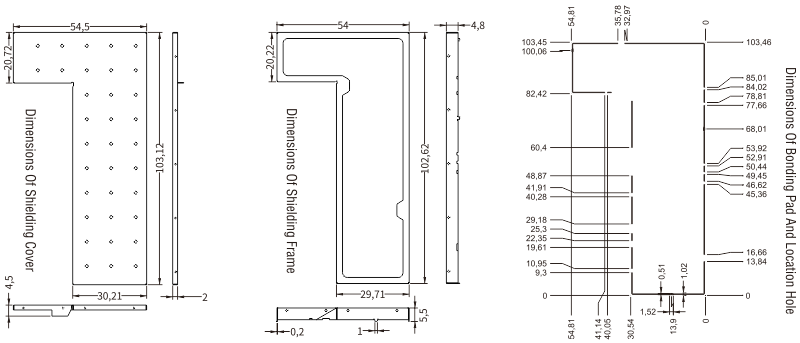

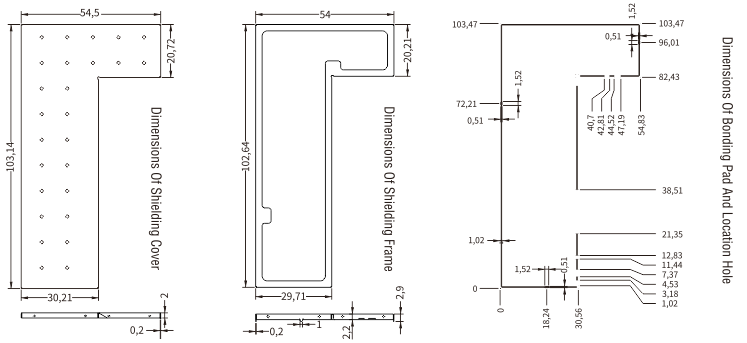

| B-0024 | 3619.1mm² | 103.14*54.5（mm） | 2.4mm |
盖：SUS301 框：STEP |
 |
| B-0025 | 3619.1mm² | 103.14*54.5（mm） | 2.4mm |
盖：SUS301 框：STEP |
 |
