导电胶水

简介

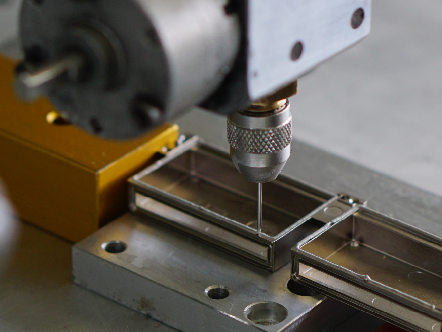

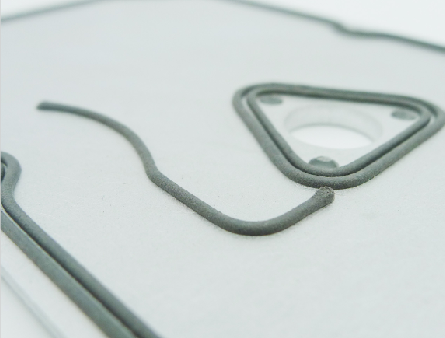

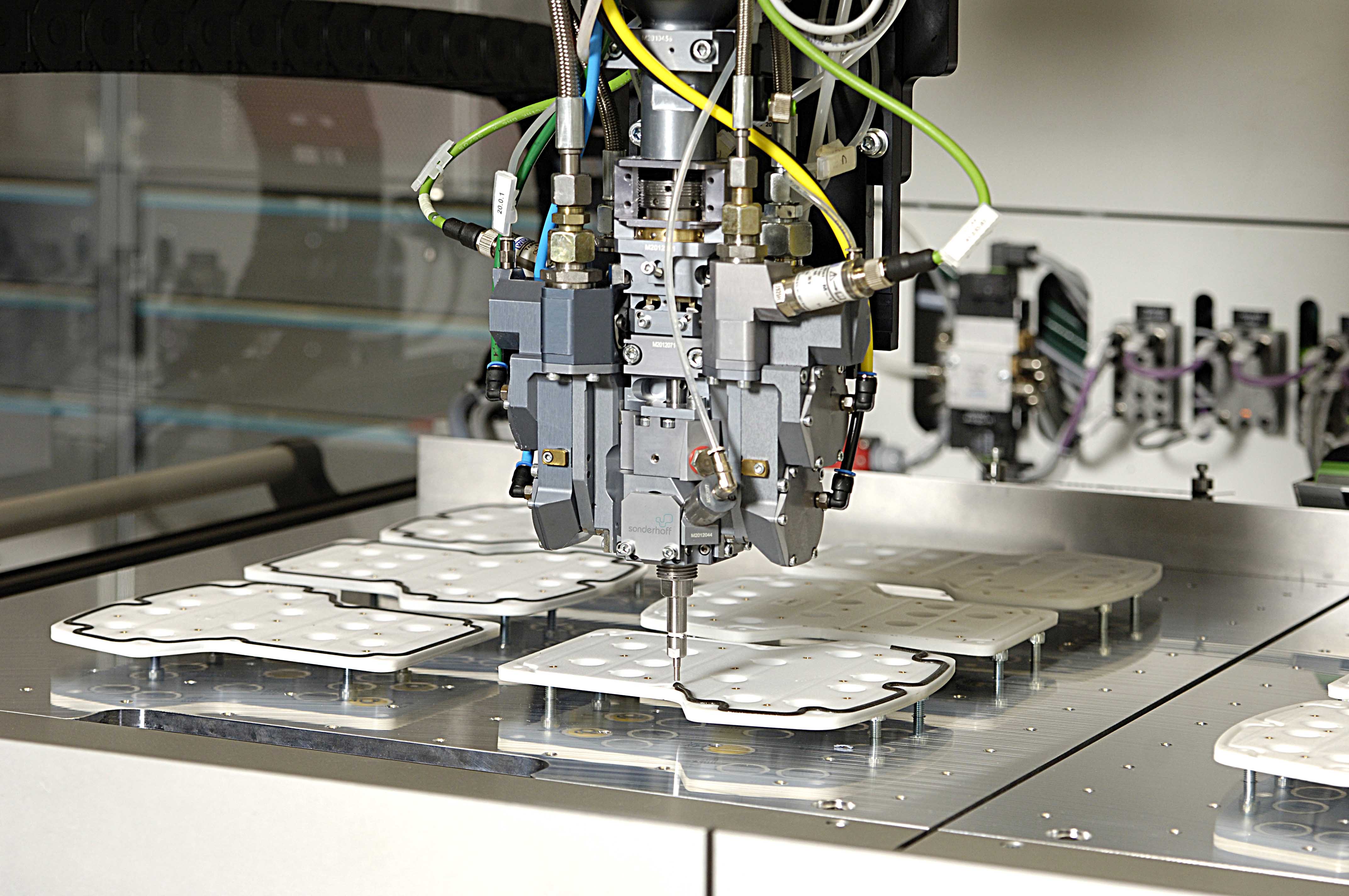

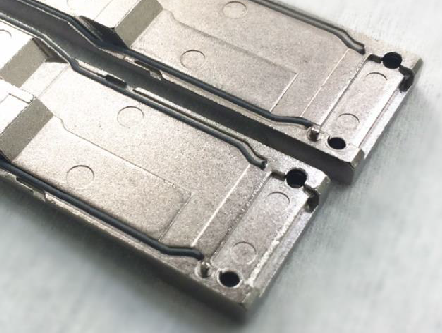

航科固邦的点胶成型工艺 FIP（Form in place gasket）, 是依据客户的要求，利用计算机编程点胶路径，通过自动化系统将导电胶水精确地点涂在金属、塑料等材质的产品上，经一定条件下的硫化过程，在产品上形成粘附的橡胶衬垫的一种工艺，以达到EMI屏蔽及接地的效果。



点胶工艺的特点和优势

  • 非常好的屏蔽效能，在200MHz～10GHz的屏蔽效能超过95dB；
  • 材料耐腐蚀性好，稳定性强；
  • 适用于多种金属和塑料材质，粘附力强；
  • 节省空间，可在最窄0.3mm接触面上加工；
  • 有效提高原材料的利用率，无需其它装配工序；
  • 样品加工到批量生产，不需要昂贵的模具费。



导电胶水的原理

导电胶水是一种硫化或干燥后具有一定导电性能的胶黏剂，它通常以基体硅橡胶和导电填料即导电粒子为主要组成成分，通过基体硅橡胶的粘接作用把导电粒子结合在一起，形成导电通路，实现被粘材料的导电连接。

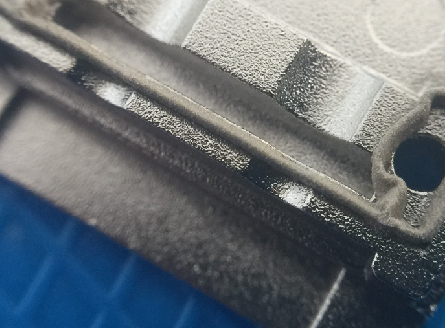

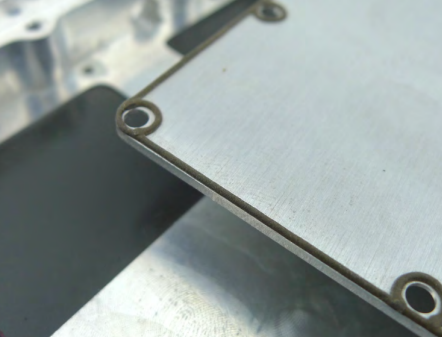

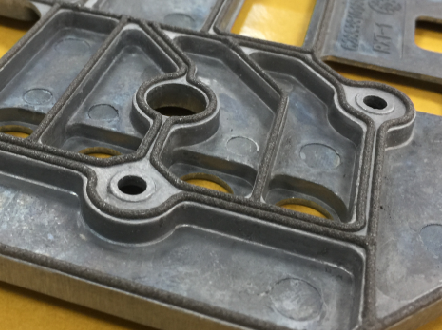

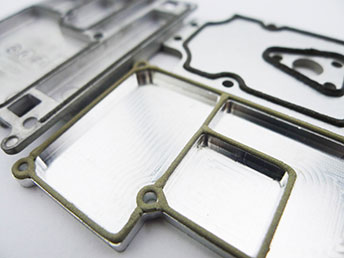

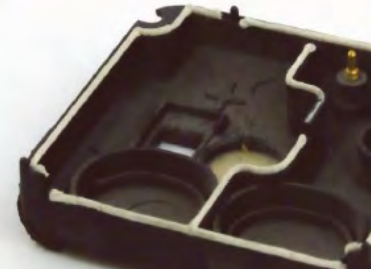

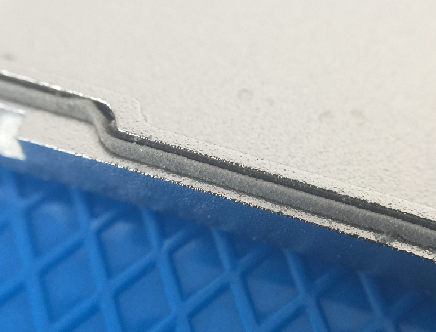

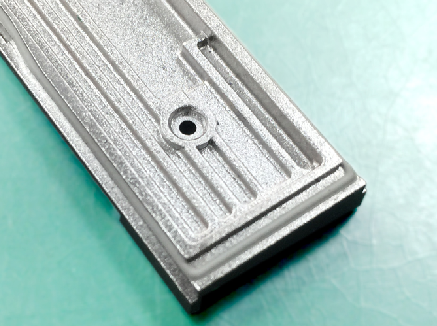

FC@特性 FC@单位 FC@测试标准 CG-9010 CG-9011 CG-9012 CG-5010     CG-5011 CG-5020 CG-8021R CG-8025R CG-8020 CG-8021 CG-8028 CG-7010 CG-7010AD SG-701 SG-701M
特点 - - 高性能 快速表干 航空航天级 超弹 超细 固化温度较低 超软 超细 高流速 超软 低应力 耐腐蚀 耐腐蚀 超软 粘接型
导电材料 - - Ag/Cu Ag/Cu Ag/Cu Ag/Ni Ag/Ni Ag/Ni Ni/C Ni/C Ni/C Ni/C Ni/C Ag/Al Ag/Al - -
基材 - - 硅橡胶 硅橡胶 硅橡胶 硅橡胶 硅橡胶 硅橡胶 硅橡胶 硅橡胶 硅橡胶 硅橡胶 硅橡胶 硅橡胶 硅橡胶 硅橡胶 硅橡胶
固化条件 - - 常温固化 常温固化 常温固化 常温固化 常温固化 高温固化 常温固化 常温固化 高温固化 高温固化 高温固化 常温固化 常温固化 常温固化 常温固化
固化温度 ℃ - 25 25 25 25 25 100 25 25 150 150 100 25 25 25 25
固化时间 - - 24h 12h 24h 24h 24h 4h 24h 24h 30min 30min 1h 12h 12h 12h 4h
硬度 Shore A ASTM D2240 60 55 55 50 60 55 45 45 60 45 35 60 60 20 35
拉伸强度 PSI ASTM D412 130 130 130 200 200 150 150 120 150 150 110 130 130 650 650
延展率 % ASTM D412 150 150 150 100 180 100 100 100 100 100 100 180 180 300 300
密度 g/cm³ ASTM D792 3.2 3.0 3.2 3.8 3.8 3.9 1.9 2.2 1.9 1.9 1.9 2.2 2.2 1.2 1.2
体积电阻率 ohm-cm MIL-DTL-83528C 0.003 0.004 0.003 0.005 0.01 0.01 0.04 0.04 0.03 0.04 0.03 0.008 0.008 - -
压缩率@100℃下70小时 % ASTM D395-B 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30
工作温度 ℃ - -55~+125 -55~+125 -55~+125 -55~+125 -55~+125 -55~+150 -55~+125 -55~+125 -55~+125 -55~+125 -55~+125 -55~+120 -55~+125 -55~+125 -55~+125
阻燃等级(铝板间) - UL 94 V-0 V-0 V-0 V-0 V-0 V-0 V-0 V-0 V-0 V-0 V-0 V-0 V-0 V-0 V-0
屏蔽效能(avg 200MHz-18GHz) dB MIL-DTL-83528C >100 >90 >100 >90 >90 >90 >80 >80 >80 >80 >80 >90 >100 - -
附着力点胶尺寸W1.1*H0.9*L10mm N/cm Aerobon QA-WI-054 12 12 12 16 13 15 12 15 25 17 15 13 14 20 20
反弹力30%压缩量下点胶尺寸W1.1*H0.9*L10mm N/cm Aerobon QA-WI-058 39 40 28 25 19 28 21 14 43 20 12 32 35 13 15

点胶尺寸最小推荐值

/最大推荐值

 mm 宽度*高度

0.6*0.4/

2.5*1.7

0.5*0.25/

2.5*1.7

0.6*0.4/

2.5*1.7

0.5*0.25/

2.5*1.7

0.3*0.3/

2.5*1.7

0.5*0.4/

2.5*1.7

0.6*0.4/

1.65*1.96

0.4*0.3/

2.5*1.7

0.7*0.5/

2.5*1.7

0.7*0.5/

2.5*1.7

0.7*0.5/

2.5*1.7

0.6*0.4/

2.5*1.7

0.6*0.4/

2.5*1.7

0.6*0.4/

2.5*1.7

0.6*0.4/

2.5*1.7
有效储存时间 月 - 3 3 3 3 3 6 3 3 6 6 6 3 3 3 3
储存条件 ℃ - -30~-10 -30~-10 -30~-10 -30~-10 -30~-10 -30~-10 -30~-10 -30~-10 -30~-10 -30~-10 -30~-10 -30~-10 -30~-10 -30~-10 -30~-10
